動態和絕緣電阻對導電滑環性能的影響

2011-03-15

作為導電滑環的兩大性能指標動態電阻和絕緣電阻，直接影響了導電滑環產品品質性能的好壞。導電滑環的動態電阻就是電刷與環體之間的動態接觸電阻，可使用微歐微伏表測得。它通常是一個波動值，主要是由于導電滑環的金屬環表面有不瑕疵或環與刷之間有異物、壓力不夠、虛接觸等原因造成，由于表面處理不可能做到絕對光滑，所以動態接觸電阻的波動值不肯能消除，一般要求不能超過10毫歐，最小可以達到1毫歐。

由于絕緣體材料在滑環中起到極為重要的作用，因此，絕緣材料的選型必須引起重視。國內某海上石油公司SPM由挪威某公司設計,北美某公司制造的鉆井平臺滑環,投產不久就發生滑環絕緣體燒毀,電滑環的絕緣體的選擇，必須注意以下幾點: 絕緣材料的機械強度；絕緣材料的加工性能；絕緣材料的絕緣強度；材料的吸水性及防潮能力。環動態電阻波動值的大小會(huì )影響導電滑環信號傳輸的精度。

所以在原料采購中要嚴格對金屬環表面的電鍍處理進行控制，生產時對接觸表面的清潔和電刷與金屬環滑的壓力要進行嚴格要求。導電滑環接觸表面的壓力控制在10-15克力之間。絕緣電阻是指絕緣部件和絕緣材料對電壓的耐受能力，通常對于絕緣體來說，絕緣性能越好耐壓能力越強，一般是越大越好。

像滑環中的絕緣性能就是一個非常重要的性能，在實際應用中我們使用絕緣耐壓儀來測定指定絕緣體的耐壓強度。當作用在試驗目標件上的電壓超過一個極限時，絕緣體被擊穿而失去絕緣性能。那么這個電壓就是這個試驗目標件的耐壓強度。

森瑞普電子在研發設計，生產制造，產品測試等各個環節嚴格管理，精益求精，加上有高精尖進口設備和高科技工藝做保證，使我們的產品性能及各項指標始終位于同類產品的前列，導電滑環產品性能參數檢測：導電滑環進行參數檢測能更好地反映出導電導電滑環的綜合性能及時發現解決問題，檢測參數包括產品外觀結構檢測、導電導電滑環常態壽命檢測、靜態接觸電阻、動態接觸電阻、絕緣電阻、抗電強度及摩擦扭矩檢測等。

金屬環與金屬環之間的絕緣材料，一般是選擇高性能工程塑膠的絕緣片或是選用以環氧樹脂為主的高性能的絕緣膠。絕緣片一般會(huì )使用在是使用在一些體積較大的滑環，像過孔式導電滑環和一些體積較大的定制滑環等，采用灌膠工藝的一般是體積較小的帽式滑環和體積較小的定制滑環等。森瑞普電子導電滑環采用的是點接觸式在整個制造過程中要確保電刷與環槽的耐磨壽命，森瑞普電子引進國內首臺導電導電滑環綜合測試儀，可以模擬客戶的不同使用環境（高低溫、電壓、轉速、信號頻率、數據傳輸速率）實測導電導電滑環在不同環境下的使用壽命,在每一批物料生產前必須提前21天對待生產物料抽檢打樣15個5組產品進行嚴格的壽命檢測確保產品耐磨壽命確保品質。

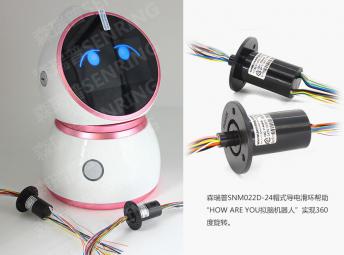

森瑞普snm022d-24帽式導電滑環幫助“HOW ARE YOU擬腦機器人”小白實現360度旋轉
